HD-53L超聲波物位計

日期：2020-11-29 點擊量：

一、概述及應用：

　　超聲波物位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同

一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。型號完備，低盲區、高靈敏度，

易安裝，加上獨到的自動功率控制技術，是真正經得起各種現場的考驗。

測量介質：水、污水、水泥、酸堿液、煤粉、泥漿、重油等

二、技術參數：

一體式超聲波物位計：

量程：4、6、8、10、12（固體5）、15（固體6）、20（固體10）、30（固體15）、40（固體25）　;

盲區：≤ 量程×0.04

精度（空氣中）：量程的0.2％;

電流輸出：4～20mA

輸出分辨率：實際量程的0.03％;

輸出負栽：0～500Ω

開關量輸出：高位,低位繼電器（共2個）常開 5A /250VAC/30VDC

顯示分辨率：8m以上是 1cm ; 8m以下是 1mm ;固體都是 1cm

顯示方式： 4位LCD液晶或6位LED數碼管

輸入電源：DC24v（±10％）80Ma或AC220v（±10％） 50mA

溫度補償：全范圍自動;

介質溫度：-45℃～+85℃

壓力范圍：±0.1Mpa;

聲波束角：5°（3db）

檢測周期：1秒;

參數設置：3位有感按鍵0

外殼材料：ABS；

傳感器材料：PVC;

防護等級：IP67

安裝方式：螺紋（法蘭）或固定孔（支架）

分體式：

精度：0.2%（滿量程）；

分辨率：1mm/1cm; 檢測周期1秒

顯示：4位LCD或6位LED；

信號輸出:4-20mA

輸出負載：0-500歐姆；

開關量輸出:高低位繼電器 5A/250ACV/30DCV；

環境溫度：-40--±75度；參數設置：3位有感按鍵；

供電電源：DC24V （±10%）0.1A； AC220V （±20%）0.05A

外殼材料：ABS；

外殼保護等級：IP67；

外形尺寸：170*100*70mm

安裝方式：墻掛式；

過孔距離：116.5*66mm

分體式量程4、6、8M探頭引出電纜長度：10m（標準）；量程15m以上探頭引出電纜長度：15m（標準）。

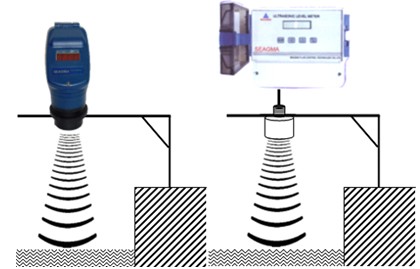

三、超聲波安裝

1、水道與戶外安裝需要做個安裝支架（圖）

2、探頭要垂直液面或者料位表面安裝（圖）

3、支架安裝要固定好，不能夠搖晃，不然測量會帶來誤差

4、探頭安裝必須高于zui高液（料）面35cm以上，防腐要高于（40-60cm），從而避免進入儀表盲區，諾量程大時，盲區會適當加大（圖）

5、在超聲波10°發射角內不應該有障礙物，避免產生虛假回波（圖）

6、避免陽光直曬，保證探頭溫度跟環境溫度*，達到準確測量（圖）

7、避免強風的地方環境，因為強風會改變超聲波的發射途徑，出現虛假回波

四、產品型譜

如被測液體波動劇烈，請選大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3

說明：

1、兩線制系列無12米、40米量程型號。

2、三線制系列無10米、40米量程型號。

3、四線系列和分體式標準型無10米量程型號。

4、分體式精簡型無12米、40米量程型號。

5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

企標	分割線	型號		量程	供電方式	是否加長探頭	介質溫度	安裝規格	說明
HD									企標
	－								分割線
		53L
			T						一體式兩線制
			N						一體式三線制
			U						一體式四線制
			FB						分體式四線制標準型
			FJ						分體式四線制精簡型
				XX					4、6、8、10、12、15、20、30、40m
					D				DC24V（四線制）
					A				AC220V（四線制）
					E				DC24V（四線制LED顯示）
						0			不加長探頭
						1			加長探頭
							℃		用戶提供
								1	15m以下M57×1.5mm
								2	15m以上含有15Mm64×1.5mm
								3	根據用戶要求可配法蘭
HD	－	53L	FJ	12	E	0	XX	2	完整選型
